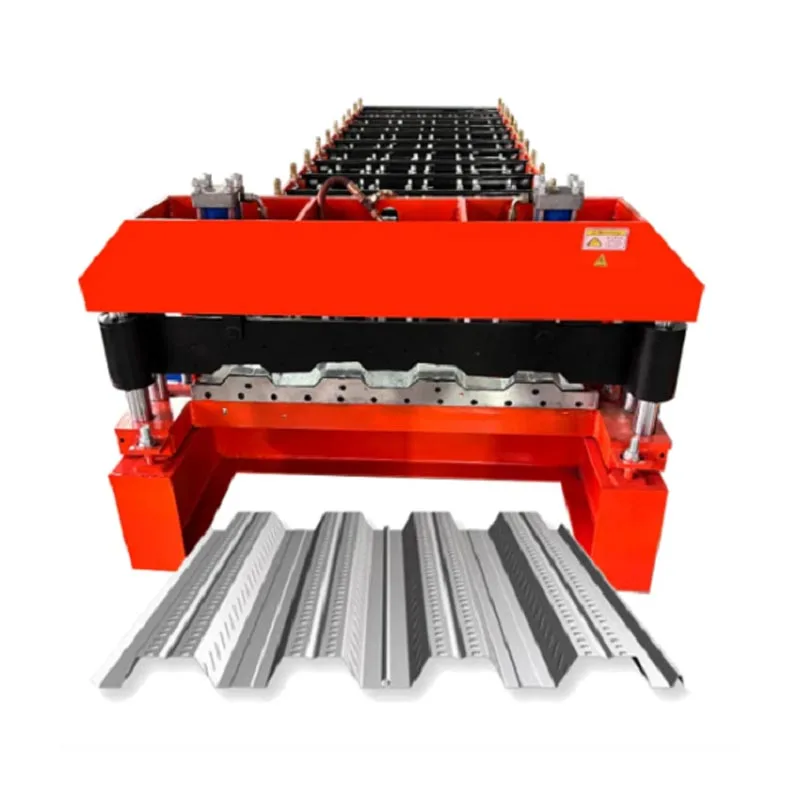

688 آلة تشكيل أرضية سطح السفينة

تقوم بمعالجة الصفائح المعدنية الخام لإنشاء ألواح مموجة قوية. توفر هذه اللوحات الدعم الأساسي ل الخرسانة في الأرضيات والأسقف. وهي تستخدم على نطاق واسع في مختلف القطاعات، من التجارية والصناعية المجمعات ل منازل سكنية.

تم تصميم آلة تشكيل أرضية الطابق 688 من أجل الدقة والمتانة والإنتاجية العالية. يقوم بأتمتة مهمة حرجة خطوة في البناء. وهذا يقلل بشكل كبير من تكاليف العمالة ووقت المشروع. كما أنه يضمن أن المنتج النهائي دائمًا جودة عالية. تجمع الآلة بين الهندسة الميكانيكية القوية وأدوات التحكم المتقدمة. إنها أداة حيوية ل معدن صانعي الأسطح، وموردي مواد البناء، وكبار المقاولين.

تفاصيل الآلة

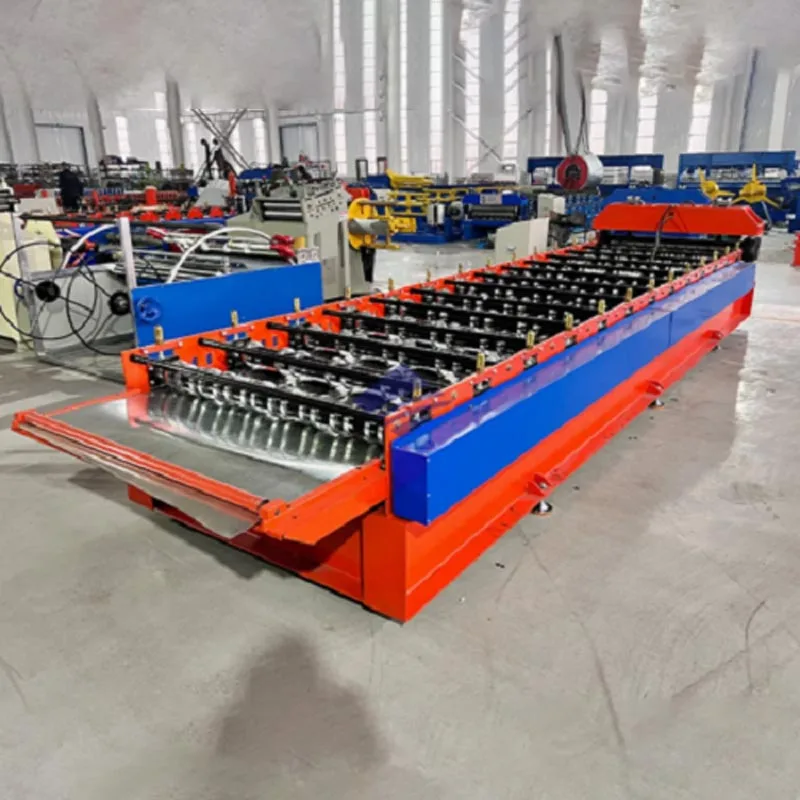

إن آلة تشكيل أرضية الطابق 688 عبارة عن خط إنتاج كامل. فهو يدمج فك اللفائف، وتشكيل اللف، والقطع، والتكديس في عملية آلية واحدة.

1. عملية التشكيل الأساسية:

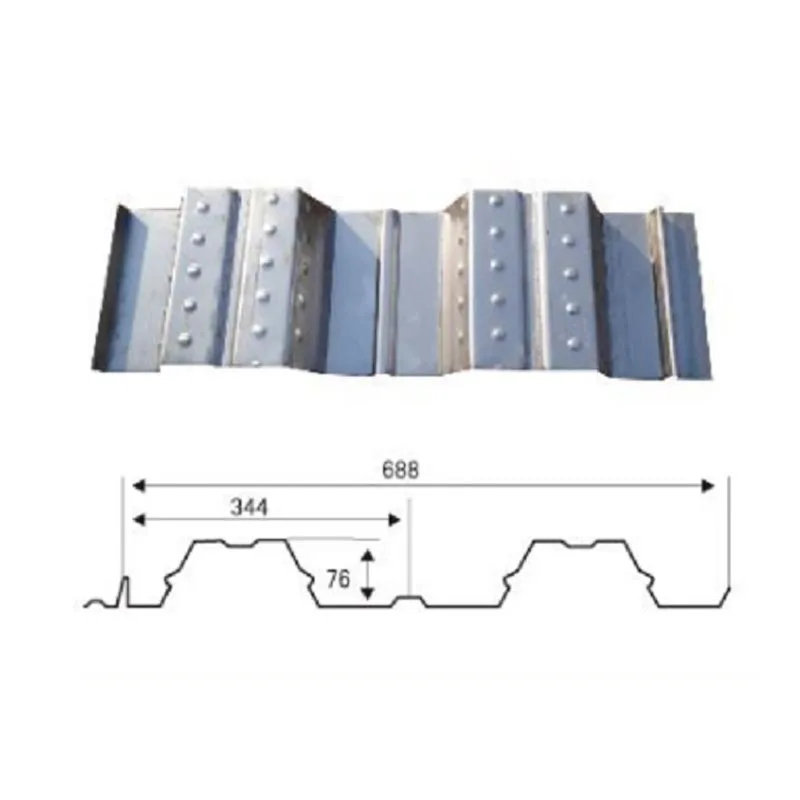

الجزء الرئيسي هو نظام تشكيل اللف. لديها سلسلة من المحطات الدوارة المقترنة. عادة ما يكون هناك 18 إلى 22 مجموعات. يتم تركيبها على إطار فولاذي صلب. تقوم كل محطة بثني الشريط الفولاذي المسطح خطوة بخطوة. الانحناءات اتبع التسلسل المخطط بعناية. تبدأ العملية من الحواف وتنتقل إلى المركز. بكرات ببطء تشكيل المعدن في التشكيل الجانبي 688 النهائي. يحتوي هذا الملف الشخصي على أضلاع شبه منحرفة يبلغ ارتفاعها 68 ملم. تشكيل المعدن تدريجيا مهم جدا. أنه يقلل من الضغط على المواد. وهذا يمنع الخدش أو التزييف أو التشويه. والنتيجة هي لوحة ذات أبعاد دقيقة وقوة ممتازة.

2. المكونات الرئيسية وسير العمل:

تبدأ العملية في جهاز التفكيك. يمكنك تحميل ملف فولاذي رئيسي عليه. هذه الملفات ضخمة. يمكنهم أن يزنوا عدة أطنان. تتوفر سيارة تغذية أوتوماتيكية كخيار لتسهيل تحميل هذه الملفات.

ينتقل الشريط الفولاذي من جهاز التفكيك إلى دليل الدخول. أولاً، يقوم الدليل بمحاذاة الشريط. وبعد ذلك، يغذي الشريط مباشرة في قسم التشكيل. هذه المحاذاة الدقيقة ضرورية لإنتاج نهائي متسق الملف الشخصي.

منصة التغذية ووحدة التثقيب المسبق (اختيارية): تمر المادة عبر جهاز التسوية أولاً. هذا يزيل أي منحنيات من أن تكون ملفوفة. بالنسبة للمشاريع التي تحتاج إلى رابطة أقوى مع الخرسانة، يمكن استخدام وحدة التثقيب المسبق وأضاف. تقوم هذه الوحدة بختم الثقوب أو النقوش في المعدن المسطح قبل تشكيله.

محطة تشكيل اللف: هذا هو قلب الآلة. إن لفات التشكيل مصنوعة من سبائك الفولاذ ذات الجودة العالية. هم تم تقويتها لمقاومة التآكل الاستثنائية والعمر الطويل. تستخدم المحطات محامل عالية الدقة. وهذا يضمن دوران سلس ويقلل من فقدان الطاقة.

نظام القطع PLC والمؤازر: يتم بعد ذلك التقدم إلى القاطع. يتم توجيه هذه العملية من قبل وحدة التحكم المنطقية القابلة للبرمجة (PLC)، والتي تعمل كمركز قيادة ذكي للجهاز بأكمله عملية القطع بأكملها. يتتبع جهاز التشفير الدوار مدى تحرك ملف التعريف. وعندما يصل إلى الطول المحدد، يخبر PLC محرك سيرفو بالبدء. يقوم المحرك المؤازر بمزامنة سرعة القاطع مع الملف المتحرك. هيدروليكي أو الضغط الميكانيكي ثم يقوم بعمل قطع نظيف وخالي من النتوءات. ويعني نظام "القطع الطائر" هذا أن الإنتاج لن يتوقف أبدًا بين التخفيضات. كما أنه يمنع هدر المواد.

ناقل الإخراج ونظام التراص: تتحرك الألواح النهائية على طول الناقل. يصلون إلى التراص التلقائي نظام. يقوم هذا النظام بتنظيم الألواح في حزم مرتبة. يقوم بحساب الألواح في كل حزمة. الحزم هي ثم جاهز للربط والشحن.

3. نظام التحكم:

تضع شاشة اللمس البديهية التحكم في متناول المشغل. ضبط طول اللوحة وعدد الإنتاج والسرعة مع بعض اللمسات. تعرض الشاشة الحالة في الوقت الفعلي وتوفر تنبيهات قابلة للتنفيذ بشأن الأخطاء، مما يتيح السرعة ردود الفعل للحفاظ على التوقف إلى الحد الأدنى.

سيناريوهات التطبيق

يعد ملف سطح السفينة 688 من هذا الجهاز منتج بناء متعدد الاستخدامات. يتم استخدامه في العديد من مشاريع البناء:

المباني التجارية الشاهقة: تعمل كقوالب صب دائمة للأرضيات الخرسانية. كما أنه يعمل كمدمج التعزيز. يستخدم هذا النظام على نطاق واسع في المكاتب والفنادق ومراكز التسوق.

المنشآت الصناعية: مثالية للمصانع والمستودعات والمراكز اللوجستية التي تتطلب خدمة طويلة المدى وشديدة التحمل الأرضيات.

البنية التحتية العامة: ستجد هذا النظام في المطارات ومحطات القطار والمستشفيات والملاعب. إنه للغاية دائم. بالإضافة إلى ذلك، فإن تركيبه سريع وفعال.

البناء السكني: يوفر أنظمة الأرضيات والأسقف عالية القوة المطلوبة في شقة متعددة الطوابق المباني.

مشاريع التجديد: مثالية لإضافة طوابق جديدة إلى المباني القديمة. إنها خفيفة الوزن ولكنها قوية جدًا.

تم تصميم التشكيل الجانبي 688 للعمل مع الخرسانة. النقوش الموجودة على اللوحة تخلق ميكانيكية قوية قفل مع الخرسانة. وينتج عن ذلك لوح واحد صلب. يمكن للبلاطة أن تتحمل الأحمال الثقيلة دون أن ترهل.

المعلمات التقنية

المزايا الرئيسية

كفاءة وإنتاجية لا مثيل لها

إن عملية تشكيل اللف لدينا آلية ومستمرة. إنه يتفوق بكثير على التصنيع اليدوي. لفة أرضية سطح السفينة 688 تعمل ماكينة التشكيل بسرعات تصل إلى 25 مترًا في الدقيقة. ويمكن أن تعمل 24 ساعة في اليوم، سبعة أيام في الأسبوع. هذا يعني أنها تنتج كميات هائلة من التزيين. يمكنك تلبية متطلبات أكبر مشاريع البناء. الرصاص يتم تقصير الأوقات بشكل ملحوظ.

الدقة والاتساق متفوقة

كل لوحة منتجة متطابقة. لكل منها أبعاد دقيقة وارتفاع الضلع وعرض الحافة. هذه الدقة يزيل مشاكل التركيب في الموقع. يضمن تغطية خرسانية موحدة. كما أنه يضمن هيكلية يمكن التنبؤ بها الأداء، تمامًا كما حسب المهندسون.

متانة استثنائية وصيانة منخفضة

تتميز الماكينة بإطار مصنوع من ألواح ومقاطع فولاذية شديدة التحمل. هيكلها القوي وملحوم التصميم يقاوم الاهتزاز بشكل فعال، مما يضمن الاستقرار على المدى الطويل. لقد تم تصميمه ليدوم لعقود. التشكيل بكرات صعبة للغاية ومقاومة للاهتراء. يحافظون على ملفهم الشخصي على مدى ملايين الدورات. وهذا يعني أقل الاستبدال المتكرر واستقرار المنتج على المدى الطويل.

توفير ملحوظ في المواد والتكلفة

نظام القطع الطائر يزيل فقدان الخردة من الطرق الأخرى. يتم استخدام مواد الملف الخام بكفاءة عالية. هذا يقلل بشكل كبير من تكلفة المتر المربع من السطح النهائي. تأتي المدخرات من انخفاض العمالة وبشكل أسرع الإنتاج.

البساطة التشغيلية والمرونة

نظام التحكم PLC بديهي. الإعداد سريع والتشغيل سهل. لتغيير أطوال الإنتاج، فقط أدخل قيمة جديدة على شاشة اللمس. أدوات التغيير السريع متاحة غالبًا. يتيح لك هذا التكيف مع نفس الجهاز إنتاج ارتفاعات أو أنماط مختلفة. فهو يوفر مرونة كبيرة.

تعزيز السلامة

السلامة هي جزء أساسي من التصميم. تحتوي الماكينة على واقيات أمان مدمجة. توجد أزرار التوقف في حالات الطوارئ في كلا الطرفين. يتم أيضًا تضمين الحماية من الحمل الزائد الكهربائي. وهذا يخلق بيئة عمل آمنة للجميع مشغلي.

ما هي مكونات هذا المنتج؟

تُظهر آلة تشكيل أرضية الطابق 688 اهتمامًا فائقًا بالتفاصيل وجودة المكونات.

إطار الآلة القوي: يستخدم الإطار الرئيسي لوح فولاذي رقم 45 عالي الجودة. يتم تخفيف التوتر لمنع التشوه تحت الحمل. جميع عمليات اللحام آلية. وهذا يضمن أقصى قدر من القوة والاتساق.

بكرات التشكيل الأرضية الدقيقة: كل مجموعة بكرات يتم تصنيعها باستخدام الحاسب الآلي. ثم يتم معالجتها بالحرارة حتى تصل إلى صلابة أساسية 58-60 لجنة حقوق الإنسان. وأخيرًا، يتم طحن أسطح التشكيل بدقة وصقلها حتى تصبح مرآة. هذا يمتد الأسطوانة الحياة. كما أنه يضمن لمسة نهائية ناعمة وخالية من الخدوش على لوحة السطح، مما يحمي طلائها.

نظام نقل عالي الدقة: أعمدة القيادة مصنوعة من الفولاذ عالي الشد رقم 45. هم الأرض و متوازن لمنع الاهتزاز بسرعات عالية. يعد نقل الطاقة السلس والفعال هو المفتاح لهذه الآلة الأداء. ويتم تحقيق ذلك باستخدام محامل متميزة من علامات تجارية مثل HRB أو LYC، والتي يتم وضعها بشكل آمن في مكان قوي كتل تحمل.

نظام التحكم PLC المتقدم: يستخدم نظام التحكم المتقدم أفضل العلامات التجارية العالمية مثل Mitsubishi أو Siemens للـ PLC والماكينات. وهذا يضمن الموثوقية والدقة، مع التكامل مع المعدات الأخرى بسيط. كما توفر واجهة HMI البديهية أيضًا صورًا واضحة للعملية ورسائل خطأ مفصلة، مما يتيح العمل بسرعة التشخيص.

نظام التشحيم المركزي (اختياري): يتوفر نظام التشحيم الأوتوماتيكي. عن طريق التشحيم المستمر بكرات ومحامل، فهي تقطع الصيانة اليدوية، وتقلل من التآكل، وتضمن التشغيل المستقر. هذا يحمي الخاص بك الاستثمار.

خيارات التخصيص: يمكنك تخصيص الجهاز حسب احتياجاتك. قم بتخصيص جهازك لتلبية الاحتياجات المحددة. تشتمل الخيارات المتاحة على وحدة فك اللفائف الأوتوماتيكية، ووحدة التثقيب المسبق للثقوب، وخط طلاء ما بعد الطلاء، و آليات التراص المختلفة.
