آلة تشكيل المدادة C

تعمل آلة تشكيل C Purlin من خلال عملية تشكيل اللف. يتم ثني شريط فولاذي بواسطة مجموعات متعددة من البكرات. يتحول الشريط ببطء إلى شكل "C". وأخيرا، يتم قطعه إلى الطول المطلوب.

هذه الآلة هي العمود الفقري لبناء الإطار المعدني. أنها تمكن سريعة وفعالة من حيث التكلفة الإنتاج. إنه يخلق عناصر هيكلية متسقة وعالية الجودة. الآلة ضرورية للعديد من الصناعات. لها الأتمتة والكفاءة العالية تجعلها أداة رئيسية. مصنعي الإطارات الفولاذية، ومصنعي البناء المعدني، والمواد يعتمد جميع الموردين عليه.

وصف تفصيلي

تعمل آلة تشكيل Purlin TheC Purlin بدورة آلية سلسة. يتضمن سير العمل عدة مراحل رئيسية.

أ. عملية تشكيل اللف:

فك اللفائف والاستقامة: يتم تحميل ملف فولاذي على جهاز فك اللفائف. يجب أن يكون الشريط مسطحًا قبل التشكيل. أ آلة التسوية تتسطح عليه. تضمن هذه الخطوة دقة المدادة.

التثقيب المسبق (اختياري ولكن شائع): غالبًا ما يمر الشريط المسطح عبر وحدة التثقيب أولاً. تخلق هذه الوحدة فتحات أو فتحات أو شقوق دقيقة. هذه الميزات تجعل التجميع في الموقع أسرع وأسهل. أنها توفر مسارات ل الأنابيب والقنوات والمسامير.

قسم التشكيل بالدلفنة – قلب الآلة: يدخل الشريط الفولاذي المسطح إلى هذه المحطة. إنه تدريجيًا تم تشكيلها في ملف تعريف C النهائي. تقوم العديد من مجموعات البكرات العلوية والسفلية بتوجيه هذه العملية. كل مجموعة تثني الفولاذ أ أكثر من ذلك بقليل.

تقوم الحوامل القليلة الأولى بإنشاء الانحناءات الأولية للحافتين.

تقوم المدرجات اللاحقة بتعميق الويب تدريجيًا ووضع اللمسات الأخيرة على زوايا الحافة.

القطع إلى الطول: ينتقل القسم C المشكل بالكامل إلى آلية القطع. "طائرة" هيدروليكية أو مؤازرة نظام القطع هو المعيار. يتحرك مع المدادة، ويقطع بشكل نظيف، ثم يعود إلى موضع البداية. وهذا يسمح بالإنتاج المستمر دون توقف.

الإخراج والتكديس: يتم نقل المدادات النهائية وتكديسها تلقائيًا. وهذا يتيح على نحو سلس ومستمر الإنتاج.

ب. المكونات الأساسية:

جهاز فك اللفافة: يحمل الملف الفولاذي.

آلة التسوية: تقوم بتسوية الشريط الفولاذي.

وحدة التثقيب: تقوم بإنشاء ثقوب أو شقوق في الشريط المسطح.

محطات تشكيل اللف: حوامل متعددة من البكرات تعمل على تشكيل الفولاذ بشكل تدريجي.

نظام القطع المؤازر: يحقق عمليات قطع نظيفة بزاوية قائمة باستخدام محركات مؤازرة دقيقة.

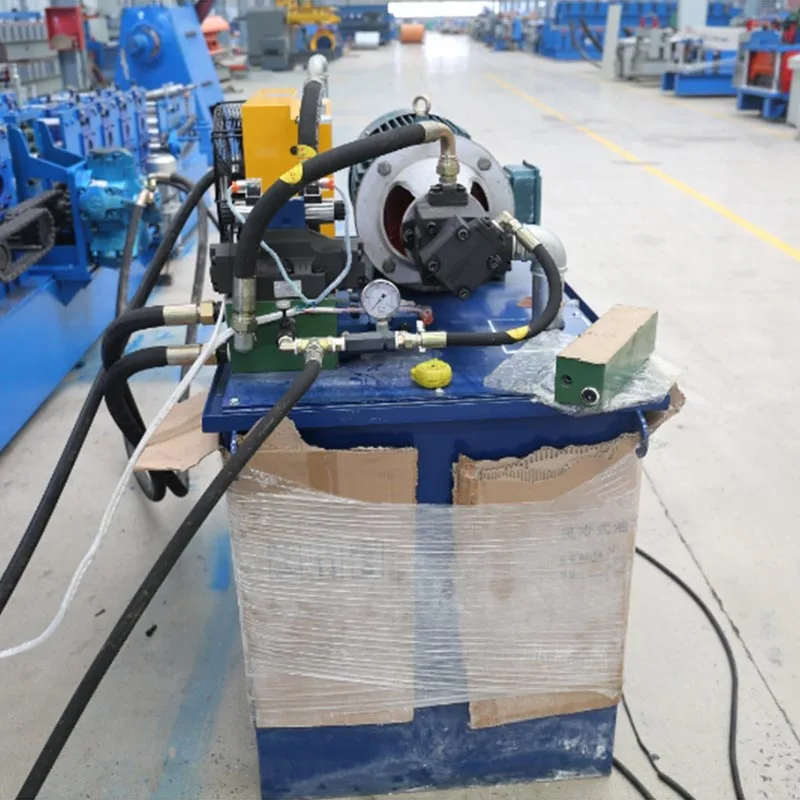

حزمة الطاقة الهيدروليكية: تعمل هذه الوحدة بمثابة قلب الماكينة، حيث تولد الطاقة المتسقة والموثوقة المطلوبة كل من عمليات التثقيب والقطع.

نظام التحكم PLC: هذه هي وحدة التحكم المركزية. يتحكم في جميع الوظائف بدقة عالية. العملية هي بسيطة من خلال شاشة تعمل باللمس سهلة الاستخدام.

ناقل/مكدس الإخراج: يقوم تلقائيًا بنقل المدادات المقطوعة بعيدًا وتجميعها بدقة في أكوام، مما يؤدي إلى تبسيطها نهاية خط الإنتاج .

سيناريوهات التطبيق

تعد آلات تشكيل C Purlin بمثابة حجر الزاوية في البناء الحديث، حيث تخدم أي تطبيق هيكلي القوة أمر بالغ الأهمية.

المباني المعدنية سابقة الهندسة (PEMBs): هذا هو الاستخدام الأساسي. الآلة تنتج مدادات وحزام ل المستودعات والمصانع وحظائر الطائرات والمباني التجارية الكبيرة.

البناء التجاري: توفر هذه المدادات الدعم الهيكلي. وهي مكونات أساسية في أسطح وجدران المنزل هياكل متنوعة، من مراكز التسوق والمراكز اللوجستية إلى المجمعات الرياضية الكبيرة.

التأطير الفولاذي السكني: للتأطير السكني الفولاذي الخفيف (LGSF) في المنازل والشقق بديل متين ومقاوم للنمل الأبيض للخشب.

أنظمة تركيب الطاقة الشمسية: تقوم بتصنيع هياكل الدعم للألواح الشمسية المثبتة على الأرض وعلى الأسطح.

هياكل الدفيئة: تنتج عناصر الدعم المستقيمة أو المنحنية للدفيئات الزراعية الكبيرة.

المباني الحاوية والمباني النموذجية: إنشاء الإطار الرئيسي لوحدات البناء الجاهزة والمحمولة.

أنظمة أرفف التخزين: تتميز الماكينة بالمرونة الكافية لتصنيع مكونات أرفف التخزين. يتم تحقيق ذلك بواسطة ببساطة إعادة تكوين إعداداته.

المزايا الرئيسية

الاتساق والدقة الاستثنائيان: تضمن عملية تشكيل اللف أن كل مدادة لها مقطع عرضي متطابق، ضمان التوحيد المثالي. وهذا يضمن السلامة الهيكلية ويبسط عملية التجميع.

تخفيض كبير في التكلفة: تستخدم الآلة لفائف الفولاذ الخام، وهو أكثر اقتصادا. الأتمتة الكاملة أيضا يقلل بشكل كبير من تكاليف العمالة ونفايات المواد. تكلفة المدادة الواحدة أقل.

المرونة والتخصيص: يمكن تعديل الماكينة بسرعة لإنتاج أحجام مختلفة من المدادات على شكل حرف C. بكل بساطة تغيير الأسطوانات وتحديث برنامج PLC، فهو جاهز لعملية إنتاج جديدة. أنماط اللكم كاملة قابلة للتخصيص لأي مشروع.

الحفاظ على قوة المواد: تعمل عملية التشكيل على البارد على تقوية الفولاذ عند الانحناءات. وهذا يجعل النهائي المنتج أقوى وأكثر صلابة. تبقى كيمياء الفولاذ دون تغيير.

الحد الأدنى من النفايات: عملية تشكيل اللف فعالة للغاية من حيث المواد. إنه يخلق خردة أقل بكثير مقارنة بالطرق مثل فرملة الصحافة.

التشغيل المتكامل: يجمع النظام كل الخطوات في خط واحد سلس. هذا يقلل من وقت المناولة و يلغي الحاجة إلى أجهزة منفصلة متعددة.

المعلمات التقنية

ملاحظة: تم تصميم العديد من الآلات لتكون قابلة للتعديل، وقادرة على إنتاج مجموعة من أحجام المدادة على شكل حرف C عن طريق تغيير بكرات والإعدادات.

المزايا الرئيسية

توفر آلة تشكيل لفة C Purlin العديد من الفوائد القوية. إنه خيار أكثر ذكاءً من شراء مدادات أو مدادات مسبقة الصنع باستخدام طرق أخرى.

كفاءة عالية: يمكن للآلة أن تعمل بدون توقف، 24/7. إنها تنتج عشرات الأمتار من المدادة النهائية كل دقيقة. وهذا يزيد بشكل كبير من قدرتك الإنتاجية.

الاتساق الممتاز: كل المدادة المنتجة متطابقة. هذا التوحيد أمر بالغ الأهمية للقوة الهيكلية. ذلك كما يجعل التجميع في الموقع أسرع وأسهل.

تكاليف أقل: توفر الآلة المال. إنها تستخدم الفولاذ الملفوف وهي آلية بالكامل. وهذا يقلل من تكاليف العمالة و النفايات المادية. التكلفة الخاصة بك لكل وحدة تنخفض.

مرونة كبيرة: يمكنك تغيير حجم المدادة بسرعة. ما عليك سوى تبديل الأسطوانات وتحديث إعدادات PLC. هذا يتيح لك تشغيل أحجام مختلفة من المدادات على شكل حرف C بأقل قدر من التأخير.

منتج أقوى: تعمل عملية تشكيل اللف على تقوية الفولاذ عند الانحناءات. والنتيجة هي أكثر صلابة، مدادة أكثر صرامة. تبقى الخصائص الكيميائية للصلب دون تغيير.

نفايات أقل: هذه الطريقة فعالة جدًا مع المواد. إنه يخلق نفايات أقل بكثير من الكبح بالضغط؛ الصحافة تتطلب الطريقة فراغات أكبر، مما يؤدي إلى المزيد من القطع.

عملية متكاملة: تم دمج خط الإنتاج بأكمله في عملية واحدة سلسة. وهذا يقلل من وقت المناولة ويلغي الحاجة إلى عدة آلات منفصلة.

التفاصيل والميزات الهامة

القيمة الحقيقية لآلة تشكيل C Purlin الحديثة تكمن في تفاصيلها. الميزات الرئيسية تحدد أدائها، سهولة الاستخدام، والسلامة.

بكرات الجودة: البكرات هي الأجزاء الأكثر أهمية. إنها مصنوعة من الفولاذ المحمل عالي الجودة. هم تتم معالجته بالحرارة بحيث يصبح السطح صلبًا ويظل القلب قاسيًا. وهذا يؤدي إلى عمر خدمة طويل و مقاومة التآكل ممتازة.

أعمدة ومبيتات قوية: مصنوعة من سبائك الفولاذ المعالجة بالحرارة وعالية القوة، ويتم دعم الأعمدة بقوة، العلب ذات المحمل المزدوج. يمنع هذا الإعداد الانحناء أثناء التشغيل عالي السرعة، وهو أمر حيوي للمنتج الدقة.

عناصر التحكم المتقدمة: يتيح جهاز PLC المركزي المزود بشاشة تعمل باللمس للمشغلين التحكم في جميع المعلمات. يمكنهم تعيين بيانات الإنتاج، وحفظ وصفات المهام، ومراقبة حالة الماكينة وتشخيصاتها في الوقت الفعلي.

التكنولوجيا التي تعتمد على المؤازرة: الأنظمة المؤازرة شائعة في الآلات الحديثة. فهي بديل دقيق وهادئ ل الأنظمة الهيدروليكية. تعد الماكينات أكثر دقة وكفاءة في استخدام الطاقة وتوفر تحكمًا فائقًا.

التشحيم التلقائي: نظام التشحيم المركزي المتكامل شائع. يعمل عن طريق التزييت تلقائيا بكرات ومحامل على فترات زمنية. يؤدي هذا إلى تقليل الصيانة اليدوية وتقليل التآكل ومنع ارتفاع درجة الحرارة.

السلامة أولاً: تعتبر سلامة المشغل محورًا أساسيًا. تحتوي الآلة على حراس مدمجين، وأزرار توقف متعددة للطوارئ، وحماية الزائد الكهربائية.

التغيير السريع: يمكنك التبديل بين أحجام المدادة بسرعة. يمكن للمشغلين إجراء تعديلات مبسطة. هذا يقلل من وقت التوقف عن العمل ويعزز الكفاءة الشاملة.

إن آلة تشكيل C Purlin هي تحفة فنية في الهندسة الصناعية. يتحول إلى ملف فولاذي بسيط إلى عنصر هيكلي حيوي. وهو يفعل ذلك بسرعة ودقة واقتصاد ملحوظين. ودورها في عصرنا الحديث العالم ضخم، من بناء المجمعات الصناعية إلى دعم مزارع الطاقة الشمسية. لأي أعمال إنشاءات معدنية، هذا الآلة استثمار استراتيجي. إنه يدفع الإنتاجية والجودة والميزة التنافسية.
