آلة تشيكوسلوفاكيا المدادة

وصف المنتج

عندما يتعلق الأمر بإنتاج الصلب بكميات كبيرة،بارفوهي العلامة التجارية المفضلة لـآلة تشكيل لفة تشيكوسلوفاكيامع تغيير القالب الكهربائي، مما يوفر مزيجًا سلسًا من السرعة والسلامة الهيكلية. في مشهد البناء الحديث، الوقت هو العملة المطلقة. لم تعد التعديلات اليدوية التقليدية لإنتاج المدادات C وZ قابلة للتطبيق بالنسبة للشركات التنافسية. هذا هو المكان المتقدم لديناآلة تشكيل لفة تشيكوسلوفاكيامع خطوات تغيير القالب الكهربائي، مما يحول ساعات وقت الإعداد إلى مجرد ثوانٍ من الدقة الآلية.

مواصفات المنتج:

المواد المطبقة: Q235 قطاع الصلب المدلفن على الساخن أو قطاع الصلب المجلفن المدلفن على الساخن (1.5-3.0 مم)

معلمات الأداء

مادة الأسطوانة:

1. البكرات الرئيسية: GCr15 تحمل الصلب

بكرات جانبية مساعدة: فولاذ Cr12

تكنولوجيا المعالجة:تقسية الحدادة + الخراطة الخشنة + معالجة التبريد (HRC58-60) + الخراطة النهائية باستخدام الحاسب الآلي، متبوعة بالتلميع والطلاء بالكروم الصلب

2.رمح الرئيسي:

مادة:عمود محرك المحرك: فولاذ 40Cr؛ مهاوي الأسطوانة الأخرى: 45 ​​# فولاذ

تكنولوجيا المعالجة:معالجة التبريد والتلطيف (HB210-230) + الخراطة الخشنة + الطحن الأسطواني + تلميع السطح والطلاء بالكروم الصلب

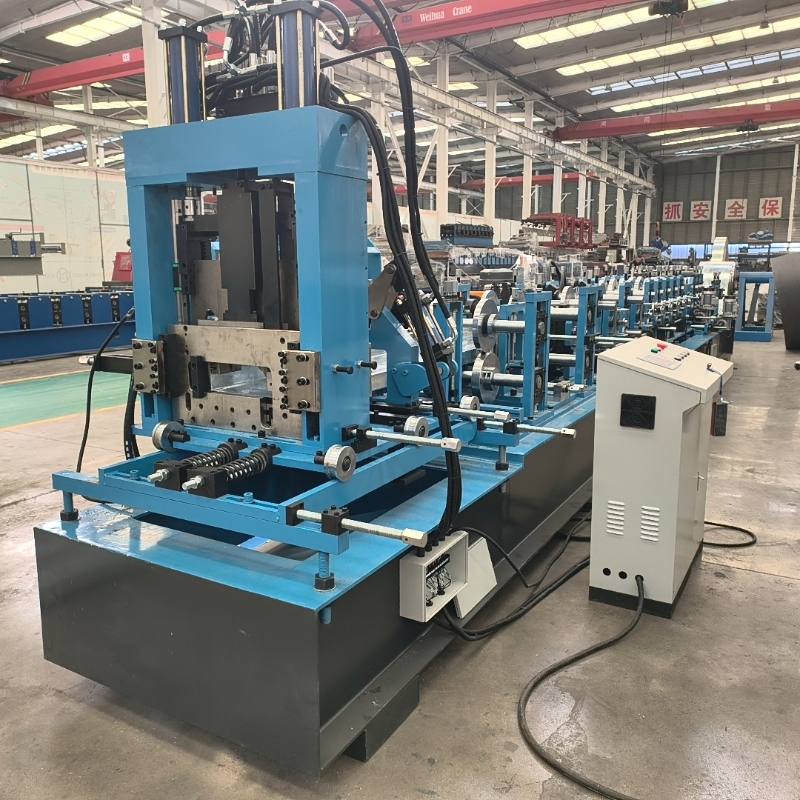

تشكيل الآلة الرئيسية

تغذية: عمود التوجيه + عجلة التوجيه

التسوية:3 بكرات علوية + 4 بكرات سفلية + تغذية على مرحلتين

مادة:45# فولاذ

تكنولوجيا المعالجة:الخراطة الخشنة + المعالجة الحرارية عالية التردد (HRC50-55) + الطحن الأسطواني + تلميع السطح والطلاء بالكروم الصلب

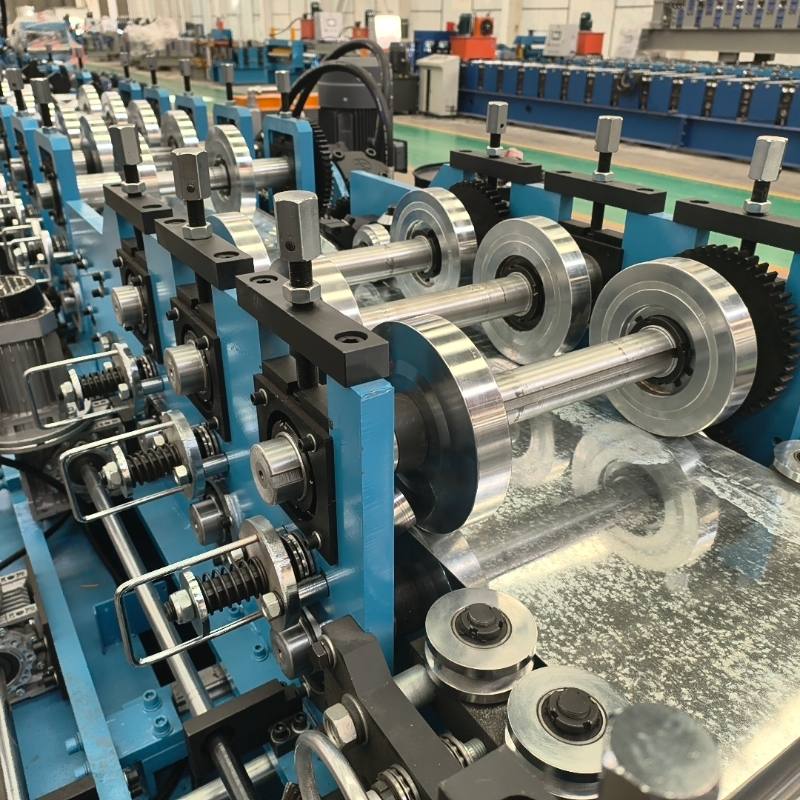

التشكيل الرئيسي:18 محطة تشكيل

مجهزة بـ 13 مجموعة من وحدات CZ القابلة للتبديل. يمكن إكمال التبديل عن طريق الدوران 180 درجة، ويمكن تعديل حجم المواصفات عبر الأزرار الكهربائية.

الضغط على الضلع:ضلع مستقيم في الخط

استقامة:10 بكرات استقامة ثنائية المحور خاصة بـ CZ + 4 بكرات استقامة ثنائية المحور، بإجمالي وحدتي تقويم

تغذية:مجهزة بناقل حركة، مدفوعًا بتروس العمود العلوي والسفلي

اللكم:ثقب واحد وفتحة مزدوجة بعد التشكيل

اختياري مع فتحات دائرية (Φ14mm، Φ16mm) وفتحات بيضاوية (28×16mm، 28×14mm)

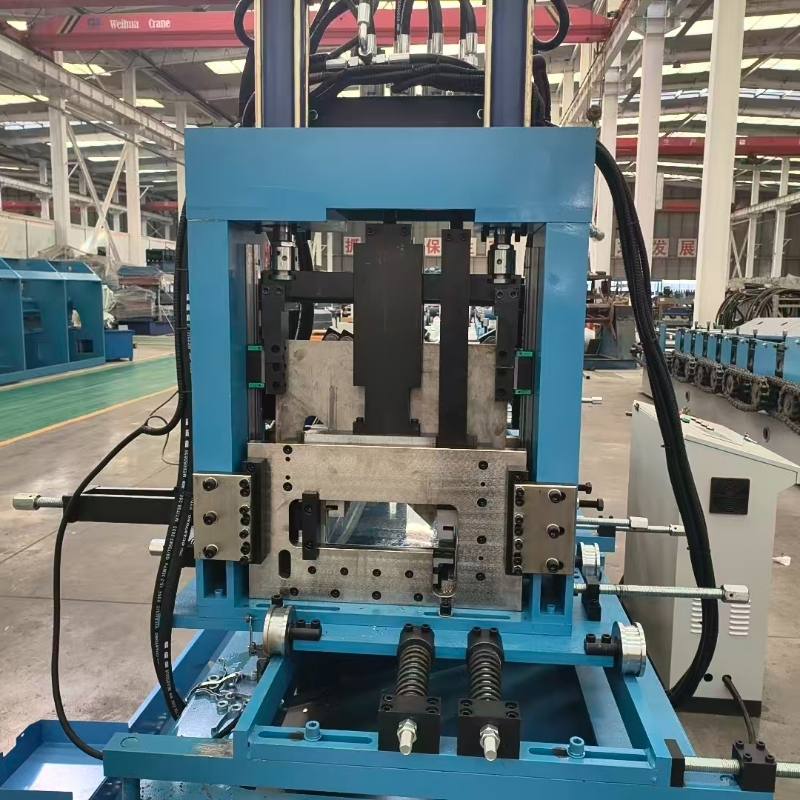

قص:نظام القص بدون خطوات بعد التشكيل، لا يلزم تغيير الأداة للقص، تغيير القالب يدويًا

مادة القاطع:الصلب Cr12

نظام التحكم

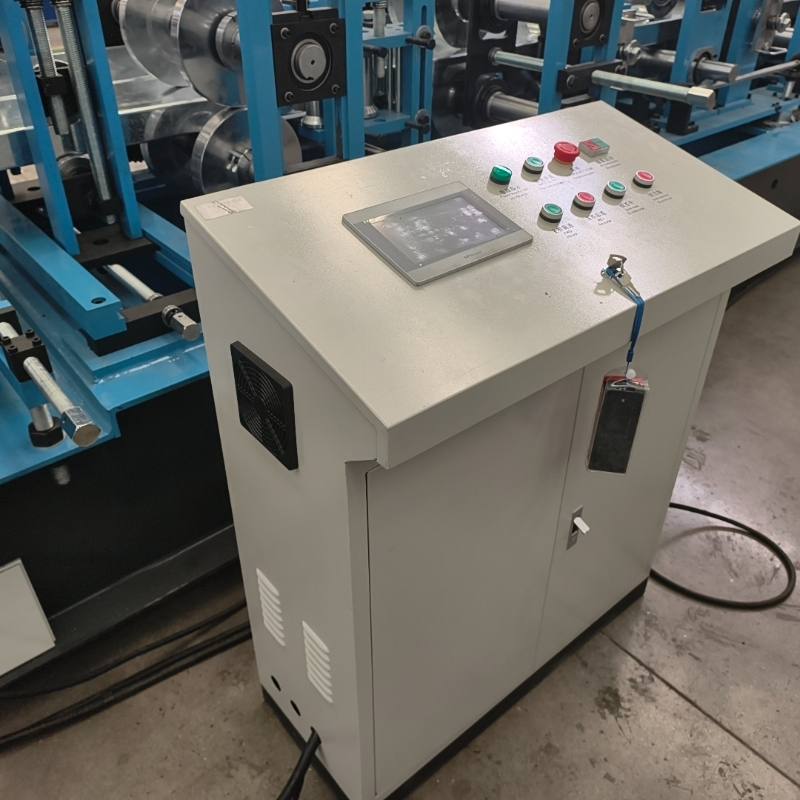

خزانة التحكم الرئيسية:1 وحدة (قابس الطيران)
طريقة تغيير القالب:تغيير القالب الكهربائي (ثلاثة محركات لتغيير القالب: 0.75KW×3)
صندوق توزيع تغيير القالب:وحدة واحدة (مثبتة في منتصف الإطار)
المراقب الخارجي:وحدة واحدة (تسهل التحكم في الحركة الأمامية والخلفية أثناء الإنتاج والتشغيل)

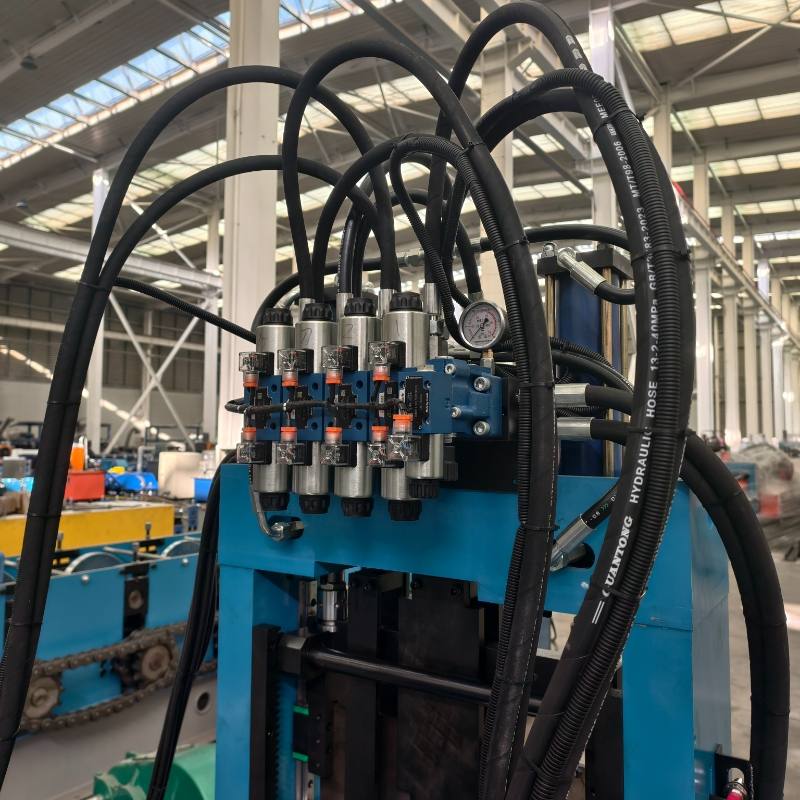

النظام الهيدروليكي

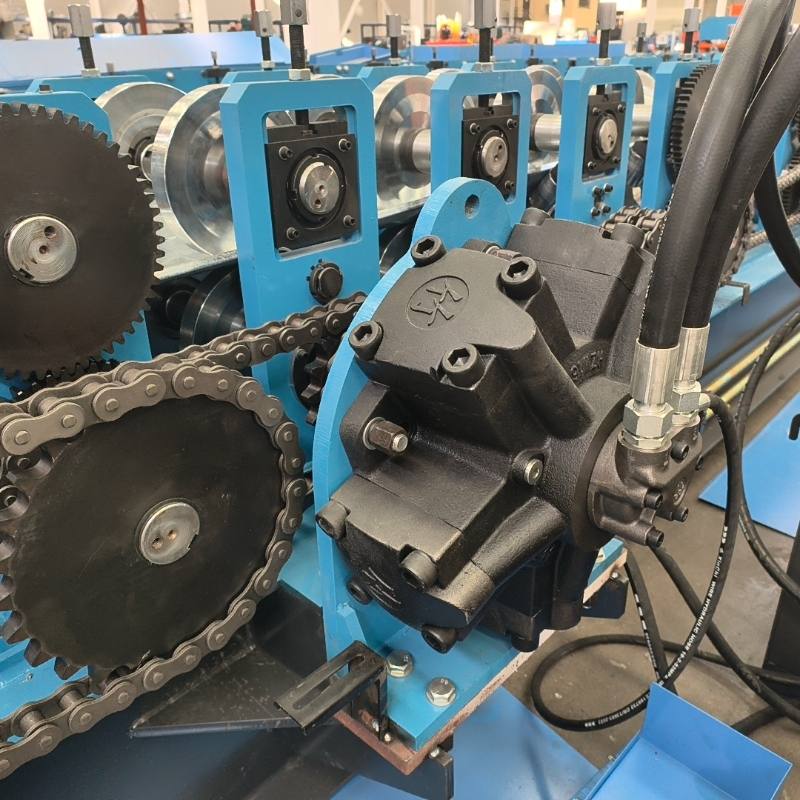

المحرك الهيدروليكي:نوع قضيب توصيل المكبس الخارجي ذو الخمس نجوم (Ningbo Hanzhu)
المحطة الهيدروليكية:
قوة المحطة الهيدروليكية:22 كيلو واط
سعة خزان الزيت:500 لتر رابعا. سعة تحميل Uncoilrl: 5T
طريقة الشد:مكرنك يدويًا، مركز بأربعة وصلات مشدودة للخارج
الفرامل:المغزل لقط مزدوج

جدول دعم المواد

• طول دعم المواد:3 م، 2 وحدة
• طريقة الدعم:الإطار ملحوم بفولاذ القناة وفولاذ الزاوية، مع بكرات مثبتة على السطح

لماذا تختار نظام تغيير القالب الكهربائي Parfu؟

الميزة الأساسية لنظام بارفو تكمن في تكامله الذكي. على عكس الآلات التقليدية التي تتطلب تفكيكًا يدويًا للبكرات، فإن آلة تشكيل اللف CZ مع تغيير القالب الكهربائي تستخدم نظام محرك يتم التحكم فيه بواسطة PLC لتدوير وضبط أدوات التشكيل.

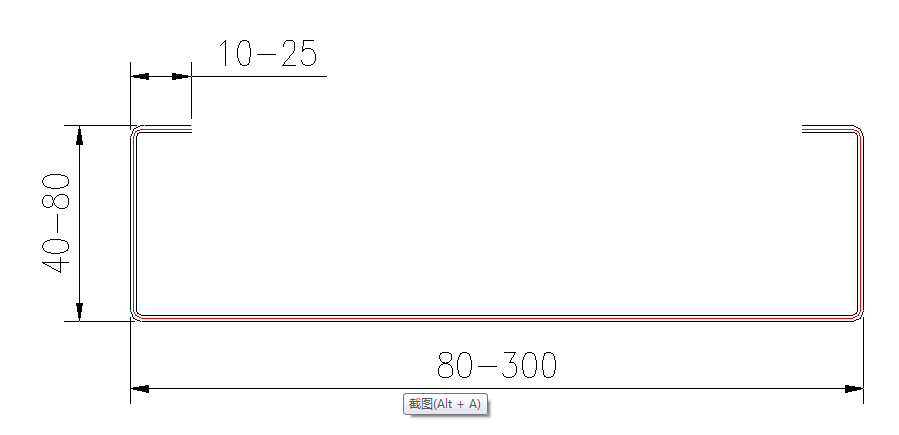

التحول السريع: الانتقال بين المقاطع C وZ أو الأحجام المختلفة (100 مم إلى 300 مم) دون رفع مفتاح ربط واحد.
دقة لا مثيل لها: يضمن المحرك الكهربائي معايرة كل تعديل بالمليمتر، مما يقلل من هدر المواد.
سلامة المشغل: من خلال أتمتة تغيير القالب، يمكنك تقليل مخاطر إصابات مكان العمل المرتبطة بالرفع اليدوي الثقيل.

رؤية الصناعة: ملكناآلة تشكيل المدادة تشيكوسلوفاكياتم تصميمها للتعامل مع الفولاذ المجلفن عالي القوة، مما يضمن أن مخرجاتك تلبي معايير البناء الدولية في كل مرة.
