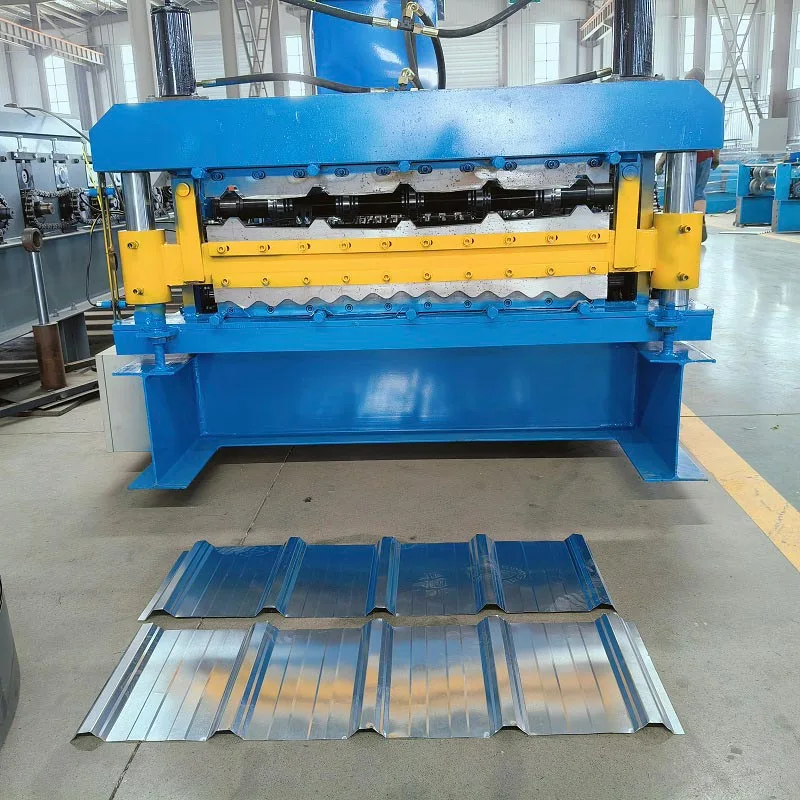

آلة تشكيل لوحة السقف ذات السرعة العالية

مصطلح "عالية السرعة" هو السمة الرئيسية لها. تم تصميم آلات تشكيل لوحة السقف عالية السرعة هذه لتحقيق الحد الأقصى كفاءة الإنتاج. سرعات خطها أعلى بكثير من آلات تشكيل اللف القياسية. غالبًا ما تتجاوز السرعات 100 متر لكل دقيقة. وهذا يجعلها ضرورية للبناء على نطاق واسع. مصنعي المباني المعدنية ومنتجي الألواح ايضا الاعتماد عليهم. إنهم بحاجة إلى إنتاج ثابت وجودة فائقة وأوقات تسليم سريعة. وهذا يساعد على تلبية ضيق الجداول الزمنية وارتفاع الطلب.

كيف تعمل هذه الآلة؟

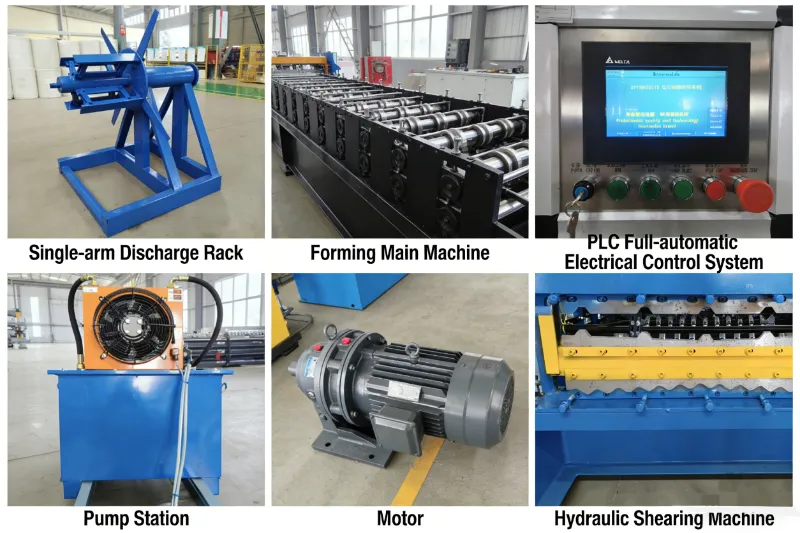

إن آلة تشكيل لوحة السقف عالية السرعة هي نظام معقد. فهو يدمج الميكانيكية والكهربائية، و الأجزاء الهيدروليكية/الهوائية. ويمكن تقسيم عملها إلى مراحل رئيسية.

أ. التفكيك والتغذية

تبدأ العملية بجهاز التفكيك. يحمل ملفًا معدنيًا كبيرًا وثقيلًا. يتم تقويم آلية التغذية التلقائية الورقة. ومن ثم يقوم بإدخالها بسلاسة إلى قسم تشكيل اللف. الأنظمة المتقدمة لديها آلات فك اللفائف المزدوجة. هذا يسمح بالإنتاج بدون توقف. يمكن تحميل ملف جديد ولحامه بالملف القديم دون إيقاف الجهاز.

ب. التثقيب المسبق والتحزيز (اختياري ولكن شائع)

تشتمل العديد من الآلات عالية السرعة على محطة تثقيب يتم التحكم فيها بواسطة المؤازرة. يحدث هذا قبل عملية التشكيل. ال يمكن للوحدة ثقب الثقوب أو إنشاء فتحات تهوية أو عمل شقوق. تضمن التكنولوجيا التي تعتمد على المؤازرة الدقة القصوى. ذلك يقوم بمزامنة مواقع الثقب مع طول اللوحة. يعد هذا أمرًا بالغ الأهمية بالنسبة لفتحات المسامير أو فتحات التهوية.

ج. عملية التشكيل بالدلفنة – الجوهر

هذا هو قلب الآلة لديها سلسلة من المدرجات. يحتوي كل حامل على مجموعة من بكرات الفولاذ المتصلبة. يؤدي كل حامل جزءًا صغيرًا إضافيًا من التشكيل.

المحطات: قد تحتوي الآلة النموذجية ذات التشكيل المعقد على 15 إلى 25 محطة. المحطات القليلة الأولى تجعل لطيف، الانحناءات الأولية. تعمل المحطات اللاحقة على تعميق الشكل وتحسينه تدريجيًا.

البكرات: تم تصميم البكرات خصيصًا لملف تعريف لوحة محدد. يتم تصنيعها باستخدام الحاسب الآلي. أنها مصنوعة من الفولاذ المقسى، مثل D2 أو Cr12MoV. وهذا يضمن صلابة عالية ومقاومة التآكل. ويضمن حياة طويلة و جودة متسقة.

الأعمدة والمبيت: الأعمدة والمبيتات قوية وصلبة. يجب أن يتحملوا القوى العالية المتولدة على ارتفاعات عالية سرعات. وهذا يمنع الانحراف ويضمن دقة أبعاد المنتج.

د. نظام القطع والتحكم

بعد أن يتم تشكيل اللوحة بالكامل، تنتقل إلى محطة القطع.

قطع الطيران: هذه ميزة مهمة للتشغيل عالي السرعة. تتحرك وحدة القطع بشكل متزامن مع لوحة متقدمة. إنه يصنع قطعًا نظيفًا وخاليًا من النتوءات بالطول المحدد مسبقًا. تدفق المواد لا يتوقف. بعد قطع، وتعود الوحدة بسرعة إلى وضع البداية.

PLC وHMI: تحكم وحدة التحكم المنطقية القابلة للبرمجة (PLC) العملية بأكملها. يقوم المشغل بإدخال المعلمات على شاشة لمس سهلة الاستخدام (HMI). يقوم PLC بمزامنة آلة التفكيك، والتثقيب المسبق، ومحركات تشكيل اللف، والطيران قطع. كما يوفر معلومات تشخيصية وبيانات الإنتاج.

هاء التعامل مع المخرجات

يقوم نظام التكديس التلقائي بتجميع الألواح النهائية وتنظيمها في أكوام أنيقة للتغليف والتعبئة الشحن. كل هذا يقلل من التعامل اليدوي ويقلل من خطر تلف السطح.

سيناريوهات التطبيق

البناء واسع النطاق: تنتج آلات تشكيل لوحة السقف عالية السرعة هذه ألواح التسقيف والجوانب. هذه وتستخدم الألواح في المستودعات والمصانع ومراكز التسوق.

المباني المعدنية الجاهزة: تستخدمها الشركات لإنتاج مقاطع الألواح الخاصة بها بكفاءة.

ألواح التخزين البارد: تشكل الجلود المعدنية المرتبطة بقلوب الرغوة العازلة.

أنظمة السقف المتماسك (SSR): تنتج ألواحًا عالية التكامل للتصميمات المعمارية المعروفة بخصائصها طول العمر وأداء الطقس.

هياكل تركيب الألواح الشمسية: تنتج القضبان والأقواس الطويلة ذات الشكل المخصص للطاقة الشمسية واسعة النطاق مزارع.

المعلمات الرئيسية

المزايا الرئيسية

كفاءة إنتاجية استثنائية

تعمل آلات تشكيل لوحة السقف عالية السرعة هذه بسرعات عالية جدًا. إنهم ينتجون المزيد من الألواح في الساعة. هذا يقلل من تكلفة العمالة لكل وحدة. كما يسمح للمصنعين بإكمال الطلبات الكبيرة بسرعة.

الاتساق والجودة متفوقة

العملية مؤتمتة بالكامل ودقيقة. يزيل الخطأ البشري. كل لوحة لها نفس الأبعاد والشكل. وهذا يضمن ملاءمة مثالية أثناء التثبيت ولمسة نهائية عالية الجودة.

كفاءة المواد وانخفاض النفايات

عملية تشكيل اللفة فعالة للغاية. أنها تخلق القليل جدا من الخردة. النفايات تأتي فقط من نهايات الملف و ثقوب مثقوبة. كما يمنع التحكم الدقيق في الطول الإنتاج الزائد.

المرونة التشغيلية

تسمح أنظمة اللف سريعة التغيير بإجراء تعديلات سريعة على الملف الشخصي. وهذا يتيح لخط إنتاج واحد أن يصنع لوحة مختلفة أنواع. يمكن لـ PLC تخزين عدد لا يحصى من الوصفات لمختلف المنتجات.

تقليل الاعتماد على العمالة

النظام مؤتمت للغاية من البداية إلى النهاية. في كثير من الأحيان، يمكن لمشغل واحد فقط تشغيل الخط بأكمله. هذا تحسين توزيع القوى العاملة.

تعزيز السلامة

الآلات لديها حراس السلامة وتوقف الطوارئ. تقليل العمليات الآلية اتصال المشغل بالأجزاء المتحركة. وهذا يخلق بيئة عمل أكثر أمانًا.

تفاصيل التصميم والتصنيع الحرجة

إن تفوق آلة تشكيل لوحة السقف ذات السرعة العالية يأتي من تفاصيل البناء الخاصة بها.

تصميم علبة التروس

غالبًا ما تستخدم الآلات عالية السرعة محركًا مركزيًا واحدًا. إنه يتصل بعلبة تروس للخدمة الشاقة. يقود صندوق التروس هذا جميع محطات التشكيل . يضمن هذا التصميم التزامن المثالي. يمنع الانزلاق و"الثرثرة" بسرعات عالية. وهذا أمر بالغ الأهمية لدقة الملف الشخصي والانتهاء من السطح.

قطر رمح والصلابة

أعمدة التشكيل أكبر بكثير مما هي عليه في الآلات القياسية. غالبًا ما يكون قطرها 80 مم أو أكثر. هذا عظيم الصلابة تمنع الانحناء تحت الحمل العالي. فهو يضمن اتساق ملف تعريف اللوحة عبر عرضها بالكامل.

بكرات الدقة

بكرات التشكيل صعبة للغاية. كما أنها مطحونة ومصقولة حتى تصبح مرآة. هذا السطح عالي الجودة يمنع الخدوش على اللوحة. فهو يضمن مظهرًا خاليًا من العيوب وجاهزًا للسوق.

إطار قاعدة قوي

الآلة بأكملها ترتكز على قاعدة ثقيلة ومعززة. يتكون هذا الإطار من ألواح فولاذية سميكة. كتلته يخفف اهتزاز. يعد هذا أمرًا ضروريًا للتشغيل المستقر والسلس بسرعات عالية.

نظام التحكم المتقدم

يقوم نظام التحكم بأكثر من العمليات الأساسية. يمكنه تشخيص الأخطاء تلقائيًا. ويقدم بيانات الإنتاج ويتتبع وقت التوقف عن العمل. كما يوفر إمكانية الاتصال بالشبكة للتكامل على مستوى المصنع.

نظام التشحيم

العديد من الآلات عالية السرعة لديها تشحيم تلقائي. يقوم هذا النظام بتزييت محطات التشكيل بشكل مستمر. أنه يقلل توقف الصيانة ويطيل عمر المكونات.
