آلة التأطير الفولاذي الخفيف الثلاثي

تعمل آلة تأطير الفولاذ الخفيف المثلثية على تحويل الملفات المسطحة من الفولاذ المجلفن إلى ملفات دقيقة وعالية القوة لمحات الثلاثي. هذه العملية سريعة وفعالة ومؤتمتة للغاية. المنتج الناتج أمر بالغ الأهمية عنصر في البناء الحديث إنه أمر حيوي بشكل خاص لأنظمة الأسقف المعلقة وتقسيم الحوائط الجافة.

هذه الآلة هي حجر الزاوية في البناء الحديث وخفيف الوزن. يستبدل المواد التقليدية مثل الخشب. إنه يوفر اتساقًا وقوة ومتانة فائقة.

وصف تفصيلي

في جوهرها، آلة التأطير الفولاذي الخفيف الثلاثي هي عبارة عن نظام تشكيل باللف. يتكون من عدة مفاتيح محطات تعمل بالتسلسل يتم إدخال ملف من الفولاذ في الآلة. سلسلة من بكرات تعمل بالطاقة ثم تدريجيا تشكيل المعدن. تقوم الأسطوانات بثني الفولاذ خطوة بخطوة حتى تشكل شكلًا مثلثًا مغلقًا ومثاليًا.

باستخدام عملية التشكيل على البارد التي لا تتطلب الحرارة أو اللحام، تنتج الآلة عملية مستمرة، شعاع مثلث عالي القوة ذو مظهر موحد. قدرتها على أن تكون مصممة لمختلف الأحجام و المواصفات تجعلها متعددة الاستخدامات بشكل استثنائي.

المكونات الرئيسية للآلة

Uncoiler / Decoiler: هذه الوحدة تحمل وتفك ملفًا كبيرًا من الفولاذ الخام، وتغذيه بسلاسة في الماكينة. ان يحافظ نظام الكبح المتكامل على التوتر المنظم طوال عملية الفك.

دليل الإدخال: يضمن هذا القسم محاذاة الشريط الفولاذي بشكل صحيح عند دخوله إلى محطات التشكيل بحيث أ يمكن تحقيق المنتج النهائي المتسق.

محطات التشكيل بالدلفنة: تقوم عملية الثني التدريجية خطوة بخطوة بتوجيه المواد عبر كل محطة. كل تساهم المحطة في انحناء طفيف، وهذه التشوهات التراكمية تحول بشكل ثابت الشريط المسطح إلى شريط مغلق الملف الثلاثي.

وحدة التخريم والإحراز (اختيارية ولكنها شائعة): تشتمل العديد من الآلات على محطة تثقيب. هذه الوحدة يمكن لكمة ثقوب أو إنشاء شقوق في الملف الشخصي على فترات زمنية محددة. هذه الميزات مخصصة للتركيب أو الأسلاك أو الانضمام الأقسام في الموقع.

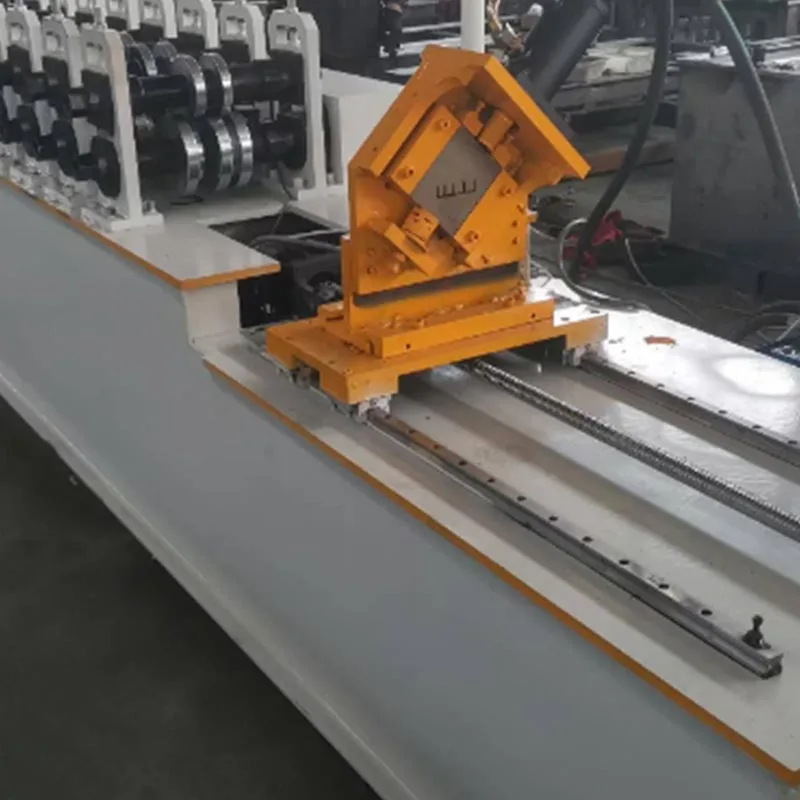

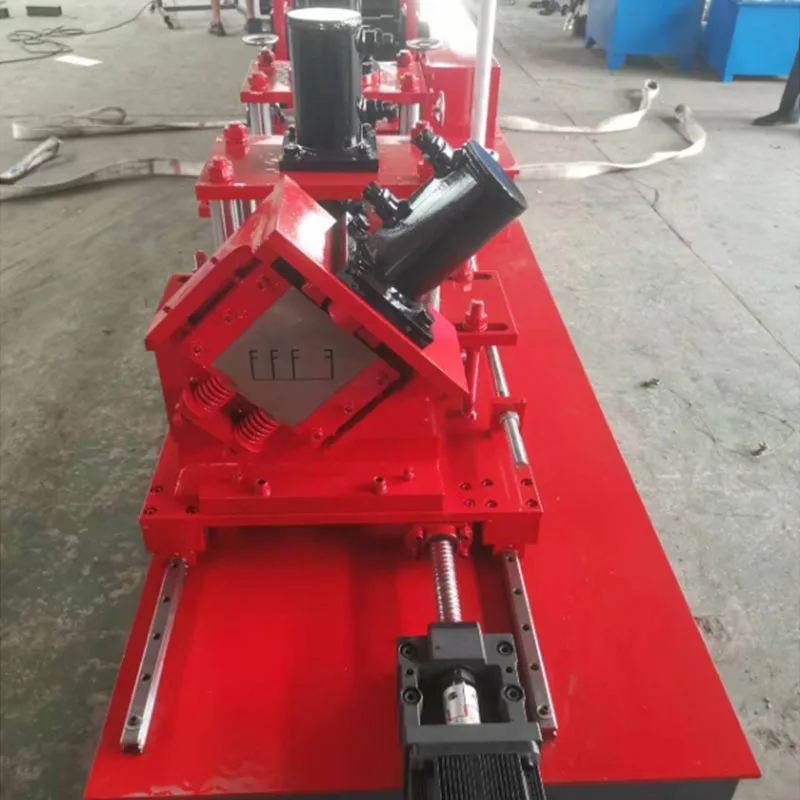

نظام القطع: بعد تشكيل الملف بالكامل، يجب قطعه حسب الطول. نظام قطع الطيران هو قياسي. يتحرك مع ملف التعريف المتحرك باستمرار. فهو يقوم بإجراء قطع دقيق دون إيقاف الإنتاج خط. وهذا يضمن كفاءة عالية.

جدول الإخراج / جدول الخروج: كمرحلة أخيرة للخط، تقوم هذه المحطة بتجميع القطع المثلثية حسب الطول الملفات الشخصية وتتضمن عادةً نظام تكديس آلي لتسهيل المعالجة والتعبئة.

نظام التحكم: تعمل لوحة PLC (وحدة التحكم المنطقية القابلة للبرمجة) ولوحة HMI (واجهة الإنسان والآلة) على تشغيل الجهاز بالكامل العملية. يمكن للمشغلين ضبط المعلمات مثل سرعة الإنتاج وطول القطع هنا. يضمن النظام الدقة و التكرار.

مزايا استخدام الآلة

توفر آلة التأطير الفولاذي الخفيف المثلثة مزايا واضحة مقارنة بالطرق التقليدية، مما ينتج المزيد منتج فعال وقوي.

1. كفاءة الإنتاج العالية:

الآلة تعمل بشكل مستمر . يمكنها إنتاج عشرات الأمتار من المنتج النهائي في الدقيقة. هذه السرعة بعيدة يفوق التصنيع اليدوي أو الضغط على الكبح. إنه يلبي المتطلبات الكبيرة لمشاريع البناء الكبيرة.

2. الاتساق والجودة الاستثنائية:

كل قطعة منتجة متطابقة. عملية تشكيل اللفة تقضي على الأخطاء البشرية. دقة الأبعاد الإطارات الثلاثية عالية للغاية. هذا الاتساق يبسط التثبيت في موقع البناء. أنه يقلل النفايات وإعادة العمل.

3. قوة المواد والمتانة:

تعمل عملية التشكيل على البارد على تقوية الفولاذ. وهذا يزيد من قوتها على طول الانحناءات. الناتجة المظهر الجانبي الثلاثي هو شكل هيكلي صلب بشكل طبيعي. إنه يوفر قدرة تحمل ممتازة ومقاومة إلى الترهل.

4. انخفاض تكاليف العمالة:

العملية مؤتمتة للغاية. يتم تشغيله بطاقم مكون من فرد أو اثنين فقط، مما يؤدي إلى عمالة أقل بكثير النفقات.

5. المرونة والتخصيص:

يمكن تصميم الآلات. يمكنهم إنتاج أحجام مختلفة من المثلثات. يمكنهم التعامل مع مواد مختلفة سمك. يمكن تغيير أنماط التثقيب بسهولة عبر PLC. وهذا يسمح لجهاز واحد بخدمة عدة خطوط الإنتاج.

6. الحد الأدنى من هدر المواد:

تستخدم العملية ملفًا مستمرًا. يعمل نظام القطع الطائر على تحسين أطوال القطع. وهذا يؤدي إلى خردة قليلة جدًا المواد مقارنة بعمليات التغذية بالصفائح.

7. الانتهاء من المنتج المتفوق:

من خلال الحفاظ على الطلاء المجلفن سليمًا، توفر هذه العملية غير الجراحية منتجًا ممتازًا مقاومة للتآكل، جاهزة للاستخدام الفوري دون أي معالجة ثانوية.

المواد الخام:

نوع المادة: الفولاذ المجلفن (SGCC، DX51D، إلخ)، أو الألومنيوم، أو شرائح فولاذية أخرى قابلة للطرق.

سمك المادة: يتراوح عادة من 0.4 ملم إلى 1.2 ملم.

عرض الملف: يعتمد على حجم الملف النهائي، عادة ما بين 60 ملم و 200 ملم.

وزن الملف: يصل إلى 3,000 - 5,000 كجم، اعتمادًا على قدرة جهاز التفكيك

المنتج النهائي:

شكل الملف الشخصي: مثلث مغلق (غالبًا بحواف ذات حواف لتحقيق الاستقرار)

طول الجانب: الأحجام الشائعة هي 20 × 20 مم، 25 × 25 مم، 30 × 30 مم، حتى 60 × 60 مم.

سرعة الإنتاج: من 15 إلى 40 مترًا في الدقيقة.

مواصفات الآلة:

محطات التشكيل: من 12 إلى 18 محطة شائعة للحصول على شكل دقيق وسلس.

قوة محرك القيادة: تتراوح من 7.5 كيلو واط إلى 15 كيلو واط، حسب الحجم والسرعة.

نظام التحكم: PLC مع شاشة ملونة تعمل باللمس (HMI).

دقة القطع: ±0.5 مم إلى ±1.0 مم.

ما هي عملية الإنتاج لهذا الجهاز؟

يعد تشغيل آلة التأطير الفولاذي الخفيف المثلثي عملية منهجية وفعالة ومؤتمتة للغاية.

تحميل المواد.

تضع الرافعة الشوكية ملفًا كبيرًا من الفولاذ المجلفن على جهاز التفكيك. يقوم المشغل بربط الحافة الأمامية لل لفائف في دليل الدخول.

خيوط والإعداد.

يتم تمرير الماكينة من خلال الأدلة الأولية إلى محطة التشكيل الأولى. يقوم المشغل بإدخال المعلمات المطلوبة على لوحة التحكم وتشمل هذه سرعة الإنتاج وطول القطع.

تشكيل لفة.

يبدأ محرك الدفع الرئيسي. يتغذى الشريط المعدني من خلال محطات التشكيل، حيث يتم تقدم تخلق الانحناءات الناتجة عن الأسطوانة تدريجيًا تشكيل حافة تصاعدية، تبلغ ذروتها في شكل "U" محدد. وأخيرا، فإنه يتم إغلاقه في شكل مثلث محكم ومغلق.

التثقيب/الإحراز (إذا كانت السيارة مجهزة بذلك).

بعد أن يتم تشكيل الملف بالكامل، فإنه يمر عبر وحدة التثقيب. تتم مزامنة الوحدة مع ملف التعريف حركة. يقوم بعمل ثقوب أو شقوق على فترات زمنية مبرمجة مسبقًا.

القطع إلى الطول.

يصل الشكل الثلاثي المستمر إلى وحدة القطع. يكتشف المستشعر موضع الملف الشخصي. الطيران يتم تثبيت نظام القطع على الملف الشخصي. يتحرك معها. المنشار أو القص يصنع قطعًا مربعًا نظيفًا. القاطع إذن يعود إلى وضع البداية للدورة التالية.

الإخراج والتراص.

تنتقل القطع المقطوعة على طول جدول الإخراج. يتم تكديسها أو نقلها تلقائيًا إلى منطقة التجميع. ال يقوم المشغل بتجميع المنتجات النهائية في حزم للشحن.

ما هي حالات الاستخدام الرئيسية لهذا المنتج؟

تعتبر الإطارات المثلثة التي تنتجها هذه الآلة أساسية في البناء الحديث التصميمات الداخلية.

1. أنظمة الأسقف المعلقة (شبكات T-Bar):

هذا هو التطبيق الأكثر شيوعا. تعمل الإطارات المثلثة بمثابة المتسابقين الرئيسيين أو الأعضاء الثانويين في شبكة السقف المعلق. إنها توفر إطارًا قويًا ومستويًا يحمل ألواح السقف أو البلاط أو الألواح. بهم القوة تمنع السقف من الترهل مع مرور الوقت.

2. تأطير قسم الحوائط الجافة:

يتم استخدامها كجسور أفقية أو نقاط اتصال بين المسامير الرأسية في إطارات الجدران. وهذا يضيف صلابة إلى جدار. كما أنه يوفر دعمًا آمنًا لربط ألواح الحوائط الجافة.

3. أنظمة دعم التدفئة والتهوية وتكييف الهواء:

تم تصميمها كقنوات دعم قوية لقنوات وأنابيب التدفئة والتهوية وتكييف الهواء (HVAC)، كما أنها تتمتع بسلامة هيكلية وجمالية نظيفة فهي ذات فائدة مزدوجة، مما يجعلها مثالية للتطبيقات المكشوفة في الأماكن العامة التجارية.

4. إدارة الكابلات ودعم القناة:

في كل من الأسقف والجدران، توفر هذه القنوات طريقة آمنة ومنظمة لتوجيه الكابلات الكهربائية والبيانات الأسلاك والقنوات.

5. ميزات الجدار والسقف الزخرفية:

تتيح الملفات الشخصية الدقيقة للمصممين إنشاء تصميمات للسقف والجدران ذات طبقات أو متدرجة. إنهم بمثابة الغيب العمود الفقري، مما يتيح خلق جماليات داخلية معقدة.

6. التطبيقات الهيكلية للصلب الخفيف:

تعمل هذه المقاطع أيضًا كمدادة أو حزام خفيف الوزن، مما يزيد من نسبة القوة إلى الوزن العالية في الأحجام الصغيرة الهياكل الفولاذية.

إن آلة التأطير الفولاذي الخفيف المثلثة هذه عبارة عن نظام إنتاج دقيق. إنه يحول الفولاذ الخام إلى هيكل أساسي مكون. العملية سريعة ودقيقة وموثوقة بشكل استثنائي.
المزايا واضحة. وهي تشمل الإنتاج العالي والجودة المتسقة وتوفير التكاليف التشغيلية. الناتجة المنتج، الإطار الفولاذي الخفيف الثلاثي، لا غنى عنه. إنه العمود الفقري غير المرئي للأمان والمتانة والحداثة المساحات الداخلية. من مباني المكاتب والمستشفيات إلى مراكز التسوق والمنازل السكنية، فإن تأثير هذه الآلة كبير في كل مكان فوق رؤوسنا وداخل جدراننا.
